三星貼片電阻規格對照表
瀏覽次數:4578
|
發布日期:2020-11-25

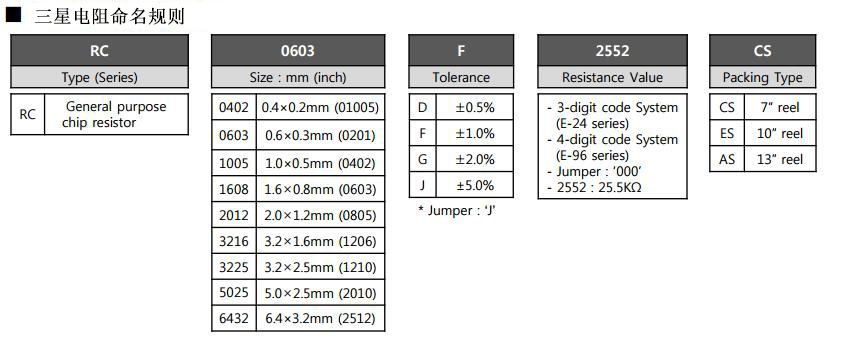

三星貼片電阻編碼規則:


例如:RC 0603  F 2552 CS
RC:表示電阻的系列名稱。RC表示一般厚膜電阻

0603:表示尺寸封裝常用尺寸有如0100,0201,0402,0603,0805,1206,1210,1218,2010,2512等等。

F:表示誤差用字母表示那么它的誤差就是1%, W=±0.05%,B=±0.1%,C=±0.25%,D=±0.5%,F=±1%,G=±2%,J=±5%,K=±10%,M=±20%。誤差

2552:表示容值前面兩位 是有效數字,第三位數2表示有多少個零,基本單位是Ω,如0R表示0歐;1K=1000歐,1M=1000 000歐為了區分±5%,±1%的電 阻,于是±1%的電阻常規多數用4位數來表示,這樣前三位是表示有效數字,第四位表示有多少個零,2552也就是25.5KΩ

CS:包裝類型,CS 7”卷盤 IS 10”卷盤 AS 13” ree
